Huawei introduce un nuovo standard nel campo dei router con la serie NetEngine AR700 . Si tratta di dispositivi di nuova generazione ad alte prestazioni. Utilizzando processori multi-core basati su ARM e un'innovativa architettura di commutazione non bloccante, offrono il doppio delle prestazioni della maggior parte dei prodotti concorrenti sul mercato. Integrando funzionalità come 5G, routing, switching, VPN, sicurezza e MPLS, i router NetEngine AR700 facilitano un'ampia gamma di servizi aziendali nell'era del cloud.
All'interno della serie Huawei NetEngine AR700, ci sono due modelli principali: NetEngine AR720 e NetEngine AR730 . Il router AR720 fornisce prestazioni di inoltro che vanno da 9 Mpps a 25 Mpps, supporta fino a 700 terminali e viene fornito con porte WAN e LAN dedicate. Le sue dimensioni compatte sono solo 43,6 mm x 442 mm x 220 mm.
I processori avanzati basati su ARM e l'architettura moderna assicurano che il router AR720 offra prestazioni senza pari, garantendo una latenza minima anche durante la gestione dei servizi più impegnativi. Inoltre, le tecnologie utilizzate nel dispositivo ne garantiscono l'affidabilità: funzionalità come la creazione di backup e il rilevamento rapido dei guasti sono solo alcune di queste.
L' Huawei AR720 si distingue per la sua facilità d'uso. Grazie a modalità di gestione avanzate come SNMP, CloudCampus e a un sistema web intuitivo, l'implementazione e la gestione della rete sono diventate più facili che mai, portando a significative riduzioni dei costi operativi.
Il router NetEngine AR720 non solo offre prestazioni eccezionali ma garantisce anche il massimo livello di sicurezza. Funzionalità integrate come firewall, IPS e antivirus proteggono efficacemente la rete da varie minacce. Ciò garantisce alle aziende la massima tranquillità, sapendo che i loro dati sono al sicuro.
Huawei NetEngine AR720 è progettato pensando alle piccole e medie imprese e agli uffici domestici. Integra varie funzioni in un unico dispositivo, rendendolo una scelta eccellente per varie istituzioni, dalle strutture educative e sanitarie agli hotel economici. Aggiungendo un prezzo interessante e il supporto del marchio Huawei , otteniamo un prodotto che soddisfa le aspettative anche dei clienti più esigenti.
| Articolo | Dettagli |
|---|---|
| Descrizione | AR720, 2*GE combinate WAN, 8*GE LAN, 2*USB 2.0, 2*SIC |
| Numero di parte | 02354GBG-001 |
| Modello | AR720 |
| Prima versione supportata | V300R022C00 |
| Osservazioni |
Quando si configurano le schede, assicurarsi che la potenza totale delle schede configurate non superi i 37 W o contattare i tecnici del supporto tecnico per ottenere ulteriori suggerimenti. I router prodotti dopo il 31 marzo 2023 supportano solo V300R022C10 e versioni successive. |
|

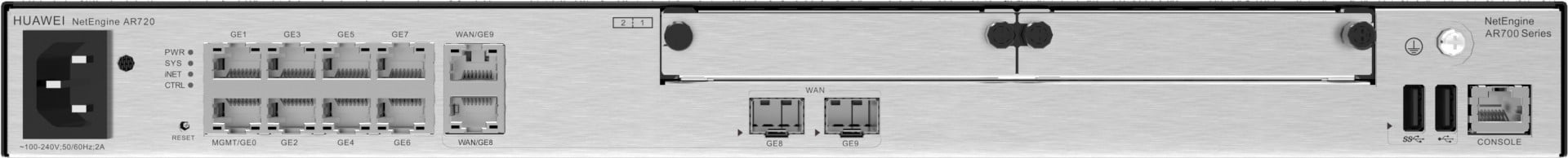

1. Serigrafia del modello del prodotto |
2. Interfacce LAN: otto interfacce elettriche GE |
3. Due slot SIC |
|
4. Punto terra |
5. Presa di alimentazione CA |
6. Jack per fascetta di bloccaggio del cavo di alimentazione
NOTA:
Inserire una fascetta di bloccaggio del cavo di alimentazione in questo jack per fissare il cavo di alimentazione. |
|
7. Pulsante RESET
NOTA:
Questo pulsante viene utilizzato per ripristinare il router.
|
8. Interfacce WAN: due interfacce combinate GE |
9. Interfaccia USB 2.0 (host) |
|
10. Interfaccia USB 2.0 (host) |
11. Interfaccia della console |
- |
| Tipo di fessura | ID dello slot | Direzione della fessura | Osservazioni |
|---|---|---|---|
| SIC | 1 | Trasversale | Lo slot 1 e lo slot 2 vengono combinati nel nuovo slot 2 (WSIC). |
| SIC | 2 | Trasversale | Lo slot 1 e lo slot 2 vengono combinati nel nuovo slot 2 (WSIC). |
| Porta | Tipo di connettore | Descrizione | Componenti disponibili |
|---|---|---|---|
| Interfaccia della console | RJ45 |
L'interfaccia della console può connettersi a un terminale operativo per la configurazione in loco.
|
Cavo della console |
| Interfacce LAN: otto interfacce elettriche GE | RJ45 |
Un'interfaccia elettrica GE (rilevamento automatico 10/100/1000 Mbit/s) trasmette e riceve servizi a 10 Mbit/s, 100 Mbit/s o 1000 Mbit/s.
NOTA:
GE0 è un'interfaccia di gestione e viene utilizzata per la gestione basata sul Web e la distribuzione basata su posta elettronica. Tutte le interfacce GE lato LAN possono essere configurate come interfacce lato WAN. |
cavo Ethernet |
| Interfacce WAN: due interfacce combinate GE |
Interfaccia elettrica GE: RJ45 Porta ottica GE: LC/PC |
Un'interfaccia combinata GE è costituita da un'interfaccia Ethernet ottica e da un'interfaccia Ethernet elettrica sul pannello. Le due interfacce hanno solo un'interfaccia di inoltro interna. Le interfacce elettriche e ottiche sono multiplexate e solo una di esse può funzionare alla volta. Quando una delle interfacce Ethernet funziona, l'altra interfaccia viene spenta.
NOTA:
Per impostazione predefinita, un'interfaccia combinata funziona in modalità automatica e funziona automaticamente come interfaccia ottica o elettrica. |
Sono supportati i seguenti moduli ottici: Moduli ottici FE SFP ed eSFP Moduli ottici GE eSFP |
| Porte USB 2.0 (Host): due porte USB 2.0 | USB 2.0 tipo A |
Un'interfaccia USB 2.0 fornisce velocità di upload e download fino a 480 Mbit/s.
|
Unità flash USB compatibile con USB 2.0 |
|
1. Dall'alto verso il basso:
|
2. Indicatori di interfaccia elettrica GE (LAN) |
3. Indicatori di interfaccia elettrica GE (WAN) |
|
4. Indicatore dell'interfaccia ottica GE (WAN) |
5. Indicatore ACT (USB). |
- |
| Serigrafia | Nome | Colore | Stato | Descrizione |
|---|---|---|---|---|
| PWR | Indicatore PWR | Verde | Costante | Il dispositivo è alimentato normalmente dal modulo di alimentazione integrato. |
| - | Spento | Il dispositivo non è acceso. | ||
| SIST | Indicatore SYS | Verde | Lampeggio lento | Il sistema funziona correttamente. |
| Verde | Lampeggiante veloce | Il sistema è in fase di accensione o riavvio. | ||
| Rosso | Costante | Si è verificato un guasto che influisce sui servizi. Il guasto non può essere risolto automaticamente e richiede un intervento manuale. | ||
| - | Spento | Il software di sistema non è in esecuzione o è in fase di ripristino. | ||
| iNET | indicatore iNET | Verde | Costante | Il servizio di rete è stato stabilito. |
| - | Spento | Il servizio di rete non è disponibile. | ||
| CTRL | Indicatore CTRL | Verde | Costante | Il dispositivo è stato collegato al controller. |
| - | Spento | Il dispositivo non è collegato al controller. | ||
| - | Indicatori di interfaccia elettrica GE (LAN) | Verde | Costante | È stato stabilito un collegamento. |
| Verde | Spento | Non viene stabilito alcun collegamento. | ||
| Giallo | Lampeggiante | È in corso la trasmissione o la ricezione dei dati. | ||
| Giallo | Spento | Nessun dato viene trasmesso o ricevuto. | ||
| - | Indicatori di interfaccia elettrica GE (WAN) | Verde | Costante | È stato stabilito un collegamento. |
| Verde | Spento | Non viene stabilito alcun collegamento. | ||
| Giallo | Lampeggiante | È in corso la trasmissione o la ricezione dei dati. | ||
| Giallo | Spento | Nessun dato viene trasmesso o ricevuto. | ||
| - | Indicatore interfaccia ottica GE (LAN) | Verde | Costante | È stato stabilito un collegamento. |
| Verde | Lampeggiante | È in corso la trasmissione o la ricezione dei dati. | ||
| - | Spento | Non viene stabilito alcun collegamento. | ||
| - | Indicatore di interfaccia ottica GE (WAN) | Verde | Costante | È stato stabilito un collegamento. |
| Verde | Lampeggiante | È in corso la trasmissione o la ricezione dei dati. | ||
| - | Spento | Non viene stabilito alcun collegamento. | ||
| - | Indicatori ACT (USB). | Verde | Costante | Il sistema è stato aggiornato o configurato utilizzando un'unità flash USB. |
| Verde | Lampeggiante | È in corso l'aggiornamento o la configurazione del sistema utilizzando un'unità flash USB. | ||
| Rosso | Costante |
