| Articolo | Dettagli |
|---|---|

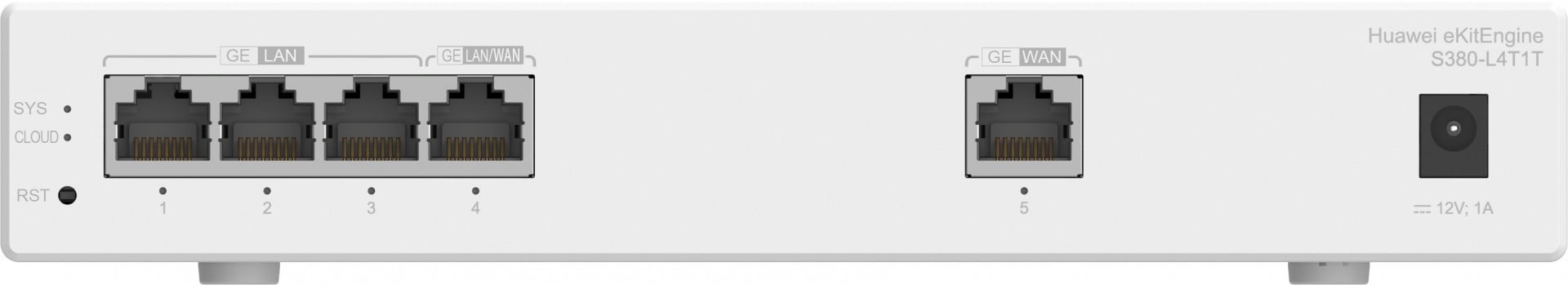

| Descrizione | S380-L4T1T, 1*GE WAN, 4*GE LAN |
| Numero di parte | 98012177 |
| Modello | S380-L4T1T |
| Prima versione supportata | V600R022C10 |
|
1 |
Indicatore NUVOLA |
2 |
Indicatore SYS |
|
3 |
Un pulsante RST
AVVISO:
Per ripristinare le impostazioni di fabbrica e resettare il dispositivo, tenere premuto il pulsante per almeno 6 secondi. Per ripristinare il dispositivo, premere il pulsante. Il ripristino del dispositivo causerà l'interruzione del servizio. Prestare attenzione quando si preme il pulsante. |
4 |
Tre porte elettriche LAN GE |
|
5 |
Una porta elettrica GE LAN/WAN |
6 |
Una porta elettrica GE WAN |
|
7 |
Indicatore del porto |
8 |
Presa dell'adattatore di alimentazione
NOTA:
Utilizzare l'alimentatore (12 V 1 A) fornito con il dispositivo. |
|
9 |
Vite di terra |
- |
- |
| Porta | Tipo di connettore | Descrizione | Componenti disponibili |
|---|---|---|---|
| Porta elettrica LAN GE | RJ45 | Una porta elettrica LAN GE invia e riceve dati di servizio LAN a 10/100/1000 Mbit/s. |
cavo Ethernet |
| Porta elettrica GE WAN | RJ45 | Una porta elettrica WAN GE invia e riceve dati del servizio WAN a 10/100/1000 Mbit/s. |
cavo Ethernet |
| Porta elettrica GE LAN/WAN | RJ45 | Una porta elettrica LAN/WAN GE invia e riceve dati di servizio LAN o WAN a 10/100/1000 Mbit/s. |
cavo Ethernet |
|
Indicatore |
Nome |
Colore |
Stato |
Descrizione |
|---|---|---|---|---|
|
SIST |
Indicatore di stato del sistema |
- |
Spento |
Il sistema non è in esecuzione o è in stato di ripristino. |
|
Verde |
Lampeggiante veloce |
Il sistema è in fase di caricamento all'accensione o di ripristino dello stato di avvio. |
||
|
Verde |
Lampeggio lento |
Il sistema funziona normalmente. |
||
|
Verde |
Costante |
Durante la fase di preparazione all'avvio del sistema, l'indicatore SYS è verde fisso, che dura per un massimo di 15 secondi. |
||
|
Rosso |
Costante |
Non è possibile avviare l'apparecchio oppure l'alimentazione elettrica è difettosa. |
||
|
Nuvola |
Indicatore di nuvole |
- |
Spento |
Il dispositivo non è nello stato di gestione cloud. |
|
Blu |
Lampeggiante veloce |
Il dispositivo si sta connettendo al cloud. |
||
|
Blu |
Lampeggio lento |
Il dispositivo è nello stato di gestione cloud. |
||
|
Blu |
Costante |
La rete è connessa e la porta WAN ottiene un indirizzo IP.
NOTA:
Questa funzione è disponibile nella versione V600R023C00 e successive. |
||
|
- |
Indicatore del porto |
- |
Spento |
La porta non è connessa o è stata spenta. |
|
Verde |
Costante |
È stato stabilito un collegamento sul porto.
NOTA:
Durante l'avvio del dispositivo, tutti gli indicatori delle porte diventano verdi fissi per circa 2 secondi e poi si spengono, a indicare che l'inizializzazione del servizio è completata. |
||
|
Verde |
Lampeggiante |
La porta sta inviando o ricevendo dati. |
Il dispositivo è alimentato dall'alimentatore fornito con il dispositivo.
Il dispositivo non ha ventole e utilizza la dissipazione naturale del calore.
| Articolo | Specifica |
|---|---|
| Dimensioni senza imballaggio (A x L x P) [mm (pollici)] |
Dimensioni di base (escluse le parti sporgenti dal corpo): 35,0 mm x 210,0 mm x 130,0 mm (1,38 pollici x 8,27 pollici x 5,12 pollici) Dimensioni massime (la profondità è la distanza dalle porte sul pannello anteriore alle parti sporgenti dal pannello posteriore): 35,0 mm x 210,0 mm x 136,3 mm (1,38 pollici x 8,27 pollici x 5,37 pollici) |
| Dimensioni con imballo (A x L x P) [mm (pollici)] | 90,0 mm x 285,0 mm x 180,0 mm (3,54 pollici x 11,22 pollici x 7,09 pollici) |
| Altezza telaio [U] | 0,8 U |
| Materiale del telaio | Metallo |
| Peso senza imballaggio [kg(lb)] | 0,8 kg (1,76 libbre) |
| Peso con imballo [kg(lb)] | 1,0 kg (2,2 libbre) |
| Consumo energetico tipico [W] | 5,99 W |
| Dissipazione di calore tipica [BTU/ora] | 27,3 BTU/ora |
| Consumo energetico massimo [W] | 6.11 W |
| Massima dissipazione del calore [BTU/ora] | 30,7 BTU/ora |
| Consumo energetico statico [W] | 4,25 W |
| MTBF [anni] | 77,35 anni |
| MTTR [ore] | 2 ore |
| Disponibilità | > 0,99999 |
| Rumore a temperatura normale (potenza acustica) [dB(A)] | Silenzioso (senza ventole), < 30 |
| Rumore a temperatura normale (pressione acustica) [dB(A)] | Silenzioso (senza ventole), < 20 |
| Numero di slot per carte | 0 |
| Numero di slot di alimentazione | 0 |
| Numero di moduli ventilatori | 0 |
| Porte di uplink | 1 GEWAN |
| Porte di downlink | 4 LAN GE |
| Alimentazione ridondante | Non supportato |
| Temperatura operativa a lungo termine [°C(°F)] | Da 0°C a 40°C (da 32°F a 104°F) ad un'altitudine compresa tra 0 e 1800 m (0-5906 piedi) |
| Limitazione sulla velocità di variazione della temperatura di esercizio [°C(°F)] | Quando l'altitudine è compresa tra 1800 e 5000 m (5906-16404 piedi), la temperatura operativa massima si riduce di 1°C (1,8°F) ogni volta che l'altitudine aumenta di 220 m (722 piedi). |
| Temperatura di stoccaggio [°C(°F)] | Da –40°C a +70°C (da –40°F a +158°F) |
| Umidità relativa operativa a lungo termine [RH] | Da 5% RH a 95% RH (senza condensa) |
| Altitudine operativa a lungo termine [m(ft.)] | 0–5000 m (0–16404 piedi) |
| Altitudine di stoccaggio [m (piedi)] | 0-5000 m (0-16404 piedi) |
| Modalità di alimentazione | Adattatore di alimentazione |
| Tensione di ingresso nominale [V] | Ingresso CA: 100–240 V CA; 50/60 Hz |
| Intervallo di tensione in ingresso [V] |
Ingresso CA: da 90 V CA a 264 V CA; Da 45 Hz a 65 Hz Uscita adattatore di alimentazione: 12 V CC |
| Corrente massima in ingresso [A] | 1A |
| Memoria | DDR4: 512MB |
| Memoria flash | Flash NAND: 512 MB |
| Magazzinaggio | - |
| Porta console | Non supportato |
| Porto di gestione etica | porta LAN |
| USB | Non supportato |
| RTC | Non supportato |
| Ingresso RPS | Non supportato |
| Protezione da sovratensione porta di servizio [kV] | Modalità comune: ±4 kV |
| Protezione da sovratensione dell'alimentatore [kV] | Adattatore di alimentazione: ±6 kV in modalità differenziale e ±6 kV in modalità comune |
| Livello di protezione dall'ingresso (antipolvere/impermeabile) | IP20 |
| Tipi di tifosi | Nessuno |
| Modalità di dissipazione del calore | Dissipazione naturale del calore |
| Direzione del flusso d'aria | - |
| PoE | Non supportato |
| Certificazione |
Certificazione EMC Certificazione di sicurezza Certificazione di produzione |
