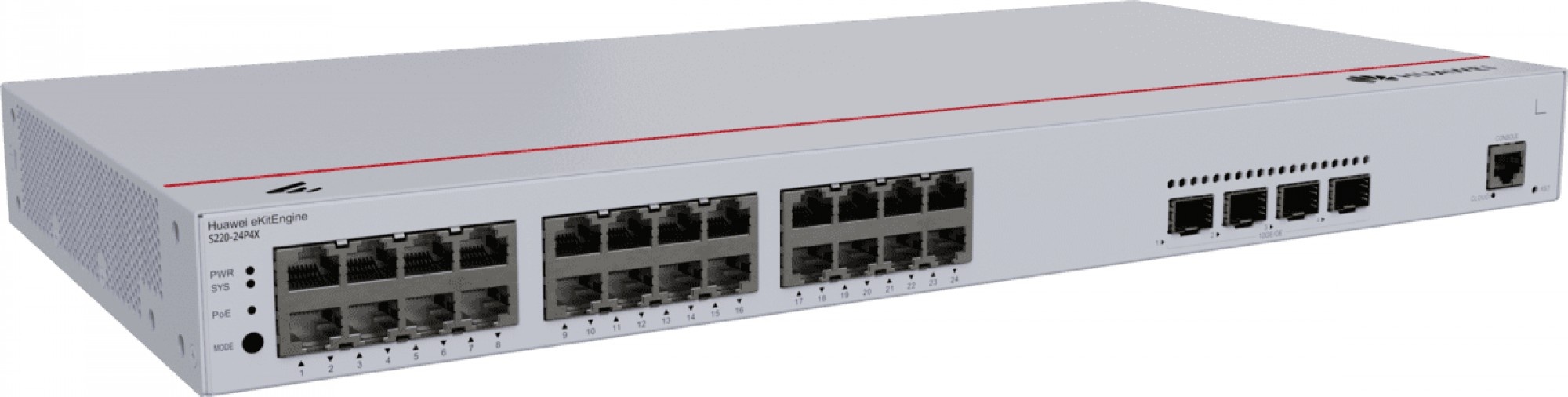

Presentazione dell'innovativo Huawei Switch S220-24P4X , una soluzione di rete di prim'ordine che incarna efficienza, affidabilità e tecnologia lungimirante. L' S220-24P4X è meticolosamente progettato per soddisfare le esigenze dinamiche delle aziende moderne, offrendo prestazioni di rete senza precedenti.
Immagina una dorsale di rete che non sia solo robusta ma anche intelligente. Huawei S220-24P4X ne è l'emblema, con 24 porte Gigabit Ethernet che supportano la trasmissione di dati ad alta velocità e una connettività perfetta per una moltitudine di dispositivi. Le prestazioni dello switch sono ulteriormente amplificate dalle sue 4 porte SFP+ da 10G , che forniscono connessioni uplink ad alta velocità che garantiscono che la rete funzioni sempre alla massima efficienza.
L'efficienza nella gestione del traffico di rete è fondamentale e Huawei S220-24P4X brilla grazie alle funzionalità QoS (Quality of Service) integrate e al Link Aggregation Control Protocol (LACP) . Queste funzionalità danno priorità al traffico di rete critico e migliorano il throughput dei dati, garantendo che le applicazioni essenziali funzionino al meglio senza interruzioni.
Con Huawei S220-24P4X, integrare la tecnologia avanzata nella rete esistente è semplicissimo. Questo switch è progettato per una facile configurazione e gestione, offrendo un'interfaccia intuitiva che semplifica l'amministrazione della rete, anche per chi ha un know-how tecnico minimo. Il suo sistema di gestione intelligente consente di configurare e monitorare facilmente le prestazioni della rete, garantendo un funzionamento ottimale.
Affidabilità e resistenza sono i tratti distintivi di Huawei S220-24P4X, realizzato per resistere ai rigori delle operazioni aziendali continue. Il suo impegno per l'efficienza energetica non è solo positivo per l'ambiente ma anche economicamente vantaggioso, poiché riduce le spese operative a lungo termine.
Scegli Huawei S220-24P4X per una rete potente e pronta per l'espansione futura. Questo passaggio rappresenta un investimento nella crescita e nell'affidabilità della tua rete. Per le aziende che desiderano migliorare la propria infrastruttura di rete con il minimo sforzo e il massimo guadagno, Huawei S220-24P4X è pronto a superare le aspettative. Contattaci per scoprire come questo switch di rete all'avanguardia può trasformare la tua efficienza operativa e fornire un'esperienza di rete senza interruzioni.
| Articolo | Dettagli |
|---|---|
| Descrizione | S220-24P4X (24 porte 10/100/1000BASE-T (400 W PoE+), 4 porte SFP+ 10GE, alimentazione CA integrata) |
| Numero di parte | 98012376 |
| Modello | S220-24P4X |
| Prima versione supportata | V600R023C00 |
|
1 |
Un pulsante MODALITÀ |
2 |
Ventiquattro porte 10/100/1000BASE-T PoE+ |
|
3 |
Quattro porte SFP+ 10GE |
4 |
Una porta per console |
|
5 |
Un pulsante RST
AVVISO:
Per ripristinare le impostazioni di fabbrica e resettare il dispositivo, tenere premuto il pulsante per almeno 6 secondi. Per ripristinare il dispositivo, premere il pulsante. Il ripristino del dispositivo causerà l'interruzione del servizio. Prestare attenzione quando si preme il pulsante. |
6 |
Vite di terra
NOTA:
Viene utilizzato con un cavo di terra .
|
|
7 |
Jack per cinghia di bloccaggio del cavo di alimentazione CA
NOTA:
La fascetta di bloccaggio del cavo di alimentazione CA non viene fornita con l'interruttore.
|
8 |
Presa CA
NOTA:
Viene utilizzato con un cavo di alimentazione CA. |
| Porta | Tipo di connettore | Descrizione | Componenti disponibili |
|---|---|---|---|
| Porta 10/100/1000BASE-T | RJ45 | Una porta elettrica Ethernet 10/100/1000BASE-T invia e riceve dati di servizio a 10/100/1000 Mbit/s. |
cavo Ethernet |
| Porta 10GE SFP+ | SFP+ | Una porta ottica Ethernet SFP+ 10GE supporta il rilevamento automatico fino a 1000 Mbit/s. Invia e riceve dati di servizio a 1000 Mbit/s o 10 Gbit/s. |
|
| Porta console | RJ45 | La porta della console è collegata a una console per la configurazione in loco. |
Cavo della console |
|
NO. |
Indicatore |
Nome |
Colore |
Stato |
Descrizione |
|---|---|---|---|---|---|
|
1 |
PWR |
Indicatore del modulo di alimentazione |
- |
Spento |
L'interruttore è spento. |
|
Verde |
Costante |
L'alimentazione è normale. |
|||
|
2 |
SIST |
Indicatore di stato del sistema |
- |
Spento |
Il sistema non è in esecuzione. |
|
Verde |
Lampeggiante veloce |
Il sistema sta iniziando. |
|||
|
Verde |
Costante |
Durante la fase di preparazione all'avvio del sistema, l'indicatore SYS è verde fisso, che dura per un massimo di 30 secondi. |
|||
|
Verde |
Lampeggio lento |
Il sistema funziona normalmente. |
|||
|
Rosso |
Costante |
Il sistema non funziona normalmente dopo la registrazione oppure è stato generato un allarme ventola o un allarme temperatura. |
|||
|
3 |
PoE |
Indicatore PoE |
- |
Spento |
La modalità PoE non è selezionata. |
|
Verde |
Costante |
La modalità PoE è selezionata e gli indicatori delle porte di servizio mostrano lo stato PoE di ciascuna porta. |
|||
|
4 |
MODALITÀ |
Pulsante di cambio modalità |
- |
- |
Se non si preme il pulsante MODE entro 45 secondi, gli indicatori della porta di servizio ripristinano la modalità predefinita. In questo caso, l'indicatore PoE è spento. |
|
5 |
- |
Indicatore porta di servizio (un indicatore per ciascuna porta) |
Le punte delle frecce mostrano le posizioni dei porti. Una freccia rivolta verso il basso indica una porta nella parte inferiore, mentre una freccia verso l'alto indica una porta nella parte superiore. |
I significati degli indicatori delle porte di servizio variano a seconda delle modalità. Per i dettagli, vedere la Tabella 4-31 .
NOTA:
Se si verifica un'interruzione di corrente sulla scheda PCB di un dispositivo, gli indicatori delle ultime quattro porte ottiche GE o 10GE sul pannello anteriore del dispositivo lampeggiano ciclicamente in verde a un intervallo di 1 secondo, con ciascun indicatore che si illumina per 0,25 secondi. |
|
|
6 |
NUVOLA |
Indicatore di nuvole |
- |
Spento |
Il dispositivo non è nello stato di gestione cloud. |
|
Blu |
Lampeggiante veloce |
Il dispositivo si sta connettendo al cloud. |
|||
|
Blu |
Lampeggio lento |
Il dispositivo è nello stato di gestione cloud. |
|||
|
Modalità display |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
Modalità di default |
- |
Spento |
La porta non è connessa o è stata spenta. |
|
Verde |
Costante |
È stato stabilito un collegamento sul porto. |
|
|
Verde |
Lampeggiante |
La porta sta inviando o ricevendo dati. |
|
|
Modalità PoE |
- |
Spento |
La porta non fornisce alimentazione a un dispositivo alimentato (PD). |
|
Verde |
Costante |
La porta sta fornendo alimentazione a un PD. |
|
|
Verde |
Lampeggiante |
La potenza del PD collegato alla porta supera la capacità di potenza della porta o la soglia di potenza configurata sulla porta. In alternativa, il PD non è conforme agli standard IEEE. |
Lo switch è dotato di un modulo di alimentazione CA integrato e non supporta moduli di alimentazione collegabili. Il modulo di alimentazione integrato può fornire una potenza PoE da 400 W, che garantisce la piena potenza PoE su 24 porte conformi a 802.3af o su 13 porte conformi a 802.3at.
Lo switch è dotato di due ventole integrate per il raffreddamento ad aria forzata. L'aria entra dal lato sinistro e dal pannello anteriore ed esce dal lato destro.
Quando funziona correttamente a una temperatura normale, il dispositivo soddisfa i requisiti di rumore di classe desktop. Tuttavia, la velocità della ventola potrebbe essere elevata e il rumore potrebbe essere forte durante l'avvio del dispositivo.
Questa figura mostra solo la direzione del flusso d'aria e non rappresenta il dispositivo reale.
| Articolo | Specifica |
|---|---|
| Dimensioni senza imballaggio (A x L x P) [mm (pollici)] |
Dimensioni di base (escluse le parti sporgenti dal corpo): 43,6 mm x 442,0 mm x 220,0 mm (1,72 pollici x 17,4 pollici x 8,66 pollici) Dimensioni massime (la profondità è la distanza dalle porte sul pannello anteriore alle parti sporgenti dal pannello posteriore): 43,6 mm x 442,0 mm x 227,0 mm (1,72 pollici x 17,4 pollici x 8,94 pollici) |
| Dimensioni con imballo (A x L x P) [mm (pollici)] | 90,0 mm x 550,0 mm x 360,0 mm (3,54 pollici x 21,65 pollici x 14,17 pollici) |
| Altezza telaio [U] | 1U |
| Materiale del telaio | Metallo |
| Peso senza imballaggio [kg(lb)] | 2,92 kg (6,44 libbre) |
| Peso con imballo [kg(lb)] | 3,79 kg (8,36 libbre) |
| Consumo energetico tipico [W] | 37,12 W |
| Dissipazione di calore tipica [BTU/ora] | 126,65 BTU/ora |
| Consumo energetico massimo [W] |
|
| Massima dissipazione del calore [BTU/ora] |
|
| Consumo energetico statico [W] | 27:07 |
| MTBF [anni] | 60,18 anni |
| MTTR [ore] | 2 ore |
| Disponibilità | > 0,99999 |
| Rumore a temperatura normale (potenza acustica) [dB(A)] | 49,3 dB(A) |
| Rumore a temperatura normale (pressione acustica) [dB(A)] | 37,3 dB(A) |
| Numero di slot per carte | 0 |
| Numero di slot di alimentazione | 0 |
| Numero di moduli ventilatori | 2 |
| Porte di uplink | 4 porte SFP+ 10GE |
| Porte di downlink | 24 porte 10/100/1000BASE-T (400 W, PoE+) |
| Alimentazione ridondante | Non supportato |
| Temperatura operativa a lungo termine [°C(°F)] | Da -5°C a +50°C (da 23°F a 122°F) ad un'altitudine compresa tra 0 e 1800 m (0-5905,44 piedi) |
| Limitazione sulla velocità di variazione della temperatura di esercizio [°C(°F)] |
Quando l'altitudine è compresa tra 1800 e 5000 m (5906-16404 piedi), la temperatura operativa massima si riduce di 1°C (1,8°F) ogni volta che l'altitudine aumenta di 220 m (722 piedi). I dispositivi non possono avviarsi quando la temperatura è inferiore a 0°C (32°F). |
| Temperatura di stoccaggio [°C(°F)] | Da –40°C a +70°C (da –40°F a +158°F) |
| Umidità relativa operativa a lungo termine [RH] | Da 5% RH a 95% RH (senza condensa) |
| Altitudine operativa a lungo termine [m(ft.)] | 0–5000 m (0–16404 piedi) |
| Altitudine di stoccaggio [m (piedi)] | 0-5000 m (0-16404 piedi) |
| Modalità di alimentazione | CA integrato |
| Tensione di ingresso nominale [V] |
|
| Intervallo di tensione in ingresso [V] |
|
| Corrente massima in ingresso [A] | 6A |
| Memoria | 2GB |
| Memoria flash | Spazio fisico: 1 GB |
| Porta console | RJ45 |
| Porto di gestione etica | Non supportato |
| USB | Non supportato |
| RTC | Non supportato |
| Ingresso RPS | Non supportato |
| Protezione da sovratensione porta di servizio [kV] | Modalità comune: ±7 kV |
| Protezione da sovratensione dell'alimentatore [kV] | Modalità differenziale: ±6 kV; modo comune: ±6 kV |
| Livello di protezione dall'ingresso (antipolvere/impermeabile) | IP20 |
| Tipi di tifosi | Integrato |
| Modalità di dissipazione del calore | Raffreddamento ad aria per la dissipazione del calore, regolazione intelligente della velocità della ventola |
| Direzione del flusso d'aria | Aspirazione dell'aria da sinistra e dalla parte anteriore, espulsione dell'aria da destra |
| PoE | Supportato |
| Certificazione |
Certificazione EMC Certificazione di sicurezza Certificazione di produzione |
