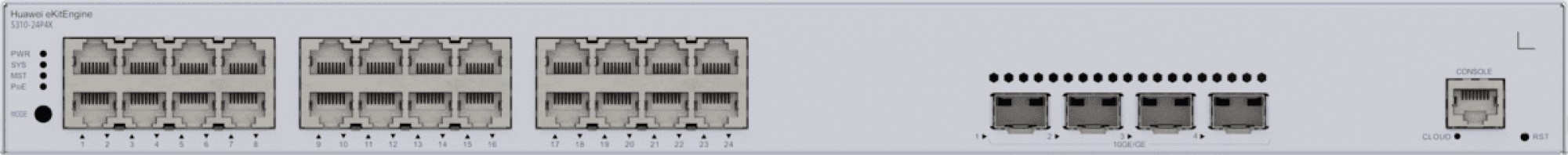

Entra nel futuro del networking con l'avanzato Huawei Switch S310-24P4X , un simbolo di innovazione e prestazioni nel regno del networking di livello aziendale. Il modello S310-24P4X testimonia l'abilità di Huawei nel fornire una tecnologia all'avanguardia che si rivolge al panorama digitale in continua evoluzione.
Lo switch è dotato di 24 porte Gigabit Ethernet (GE) , garantendo che le operazioni aziendali siano alimentate da una connettività ad alta velocità robusta e affidabile. Questa serie di porte consente di connettere una moltitudine di dispositivi, garantendo che ciascuno possa usufruire dell'intera gamma di funzionalità della rete senza colli di bottiglia.
Migliorando la sua portata operativa, l' S310-24P4X vanta 4 porte SFP+ in grado di connessioni a 10 Gbps. Questi uplink non sono solo veloci; rappresentano la porta d'accesso all'iperconnettività, agevolando attività che richiedono una notevole larghezza di banda, come lo streaming video ad alta definizione in tempo reale, le migrazioni di dati su larga scala o l'esecuzione di applicazioni complesse ad alta intensità di dati.
Con Huawei S310-24P4X , la raffinatezza è a portata di mano. Incorpora numerose funzionalità di livello 2 e 3 , consentendo configurazioni di rete complesse e una gestione efficiente del traffico. Queste funzionalità consentono l'implementazione di reti scalabili e sicure, fondamentali per le aziende moderne che gestiscono dati sensibili e richiedono un'elevata disponibilità.
L'esperienza utente dell'S310-24P4X è caratterizzata dalla sua facilità di gestione. Huawei ha progettato questo switch ponendo l'accento sulla comodità dell'utente, offrendo soluzioni di gestione flessibili che soddisfano una varietà di preferenze, dalle interfacce basate sul Web ai sistemi di gestione della rete.
Nel mondo eco-consapevole di oggi, il design ad alta efficienza energetica dell'S310-24P4X gioca un ruolo cruciale. Riflette l'impegno di Huawei per la tutela dell'ambiente senza compromettere le prestazioni, consentendo alla tua azienda di ottimizzare l'uso dell'energia e contribuire a operazioni sostenibili.
Per le aziende che desiderano eccellere nell'era digitale, Huawei S310-24P4X è la scelta intelligente. La sua perfetta combinazione di velocità, potenza ed efficienza lo posiziona come una risorsa indispensabile per qualsiasi infrastruttura di rete lungimirante. Contattaci per ulteriori informazioni e lascia che l' S310-24P4X sia il fulcro della tua rete che guida la crescita e l'innovazione del business.
| Articolo | Dettagli |
|---|---|
| Descrizione | S310-24P4X (24 porte 10/100/1000BASE-T (400 W PoE+), 4 porte SFP+ 10GE, alimentazione CA integrata) |
| Numero di parte | 98012382 |
| Modello | S310-24P4X |
| Prima versione supportata | V600R023C00 |
|
1 |
Un pulsante MODALITÀ |
2 |
Ventiquattro porte 10/100/1000BASE-T PoE+ |
|
3 |
Quattro porte SFP+ 10GE |
4 |
Una porta per console |
|
5 |
Un pulsante RST
AVVISO:
Per ripristinare le impostazioni di fabbrica e resettare il dispositivo, tenere premuto il pulsante per almeno 6 secondi. Per ripristinare il dispositivo, premere il pulsante. Il ripristino del dispositivo causerà l'interruzione del servizio. Prestare attenzione quando si preme il pulsante. |
6 |
Vite di terra
NOTA:
Viene utilizzato con un cavo di terra .
|
|
7 |
Jack per cinghia di bloccaggio del cavo di alimentazione CA
NOTA:
La fascetta di bloccaggio del cavo di alimentazione CA non viene fornita con l'interruttore.
|
8 |
Presa CA
NOTA:
Viene utilizzato con un cavo di alimentazione CA. |
| Porta | Tipo di connettore | Descrizione | Componenti disponibili |
|---|---|---|---|
| Porta 10/100/1000BASE-T | RJ45 | Una porta elettrica Ethernet 10/100/1000BASE-T invia e riceve dati di servizio a 10/100/1000 Mbit/s. |
cavo Ethernet |
| Porta SFP+ 10GE | SFP+ | Una porta ottica Ethernet SFP+ 10GE supporta il rilevamento automatico fino a 1000 Mbit/s. Invia e riceve dati di servizio a 1000 Mbit/s o 10 Gbit/s. |
|
| Porta console | RJ45 | La porta della console è collegata a una console per la configurazione in loco. |
Cavo della console |
|
NO. |
Indicatore |
Nome |
Colore |
Stato |
Descrizione |
|---|---|---|---|---|---|
|
1 |
PWR |
Indicatore del modulo di alimentazione |
- |
Spento |
L'interruttore è spento. |
|
Verde |
Costante |
L'alimentazione è normale. |
|||
|
2 |
SIST |
Indicatore di stato del sistema |
- |
Spento |
Il sistema non è in esecuzione. |
|
Verde |
Lampeggiante veloce |
Il sistema sta iniziando. |
|||
|
Verde |
Costante |
Durante la fase di preparazione all'avvio del sistema, l'indicatore SYS è verde fisso, che dura per un massimo di 30 secondi. |
|||
|
Verde |
Lampeggio lento |
Il sistema funziona normalmente. |
|||
|
Rosso |
Costante |
Il sistema non funziona normalmente dopo la registrazione oppure è stato generato un allarme ventola o un allarme temperatura. |
|||
|
3 |
MST |
Indicatore di pila |
- |
Spento |
|
|
Verde |
Costante |
La modalità stack è selezionata. Lo switch è uno switch standby o slave in uno stack e gli indicatori delle porte di servizio mostrano l'ID stack dello switch. |
|||
|
Verde |
Lampeggiante |
|
|||
|
4 |
PoE |
Indicatore PoE |
- |
Spento |
La modalità PoE non è selezionata. |
|
Verde |
Costante |
La modalità PoE è selezionata e gli indicatori delle porte di servizio mostrano lo stato PoE di ciascuna porta. |
|||
|
5 |
MODALITÀ |
Pulsante di cambio modalità |
- |
- |
Se non si preme il pulsante MODE entro 45 secondi, gli indicatori della porta di servizio ripristinano la modalità predefinita. In questo caso, l'indicatore PoE è spento. |
|
6 |
- |
Indicatore porta di servizio (un indicatore per ciascuna porta) |
Le punte delle frecce mostrano le posizioni dei porti. Una freccia rivolta verso il basso indica una porta nella parte inferiore, mentre una freccia verso l'alto indica una porta nella parte superiore. |
I significati degli indicatori delle porte di servizio variano a seconda delle modalità. Per i dettagli, vedere la Tabella 4-65 .
NOTA:
Se si verifica un'interruzione di corrente sulla scheda PCB di un dispositivo, gli indicatori delle ultime quattro porte ottiche GE o 10GE sul pannello anteriore del dispositivo lampeggiano ciclicamente in verde a un intervallo di 1 secondo, con ciascun indicatore che si illumina per 0,25 secondi. |
|
|
7 |
NUVOLA |
Indicatore di nuvole |
- |
Spento |
Il dispositivo non è nello stato di gestione cloud. |
|
Blu |
Lampeggiante veloce |
Il dispositivo si sta connettendo al cloud. |
|||
|
Blu |
Lampeggio lento |
Il dispositivo è nello stato di gestione cloud. |
|||
|
Blu |
Costante |
La rete è connessa e la VLAN di gestione del dispositivo ottiene un indirizzo IP. |
|||
|
Modalità display |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
Modalità di default |
- |
Spento |
La porta non è connessa o è stata spenta. |
|
Verde |
Costante |
È stato stabilito un collegamento sul porto. |
|
|
Verde |
Lampeggiante |
La porta sta inviando o ricevendo dati. |
|
|
Modalità stack MST |
- |
Spento |
Gli indicatori delle porte non mostrano l'ID dello stack dello switch. |
|
Verde |
Costante |
L'interruttore non è l'interruttore principale in uno stack. Se l'indicatore di una porta è acceso fisso, il numero di questa porta è l'ID dello stack dello switch. |
|
|
Verde |
Lampeggiante |
L'interruttore è l'interruttore principale in uno stack. Se l'indicatore di una porta lampeggia, il numero di questa porta è l'ID dello stack dello switch. |
|
|
Modalità PoE |
- |
Spento |
La porta non fornisce alimentazione a un dispositivo alimentato (PD). |
|
Verde |
Costante |
La porta sta fornendo alimentazione a un PD. |
|
|
Verde |
Lampeggiante |
La potenza del PD collegato alla porta supera la capacità di potenza della porta o la soglia di potenza configurata sulla porta. In alternativa, il PD non è conforme agli standard IEEE. |
|
|
Modalità velocità
NOTA:
Nella versione V600R023C00 e successive, gli indicatori della porta di servizio possono essere impostati sulla modalità velocità tramite il comando di velocità impostato sulla modalità LED del dispositivo . |
- |
Spento |
La porta non è connessa o è stata spenta. |
|
Verde |
Costante |
|
|
|
Verde |
Lampeggiante |
|
Lo switch è dotato di un modulo di alimentazione CA integrato e non supporta moduli di alimentazione collegabili. Il modulo di alimentazione integrato può fornire una potenza PoE da 400 W, che garantisce la piena potenza PoE su 24 porte conformi a 802.3af o su 13 porte conformi a 802.3at.
Lo switch è dotato di due ventole integrate per il raffreddamento ad aria forzata. L'aria entra dal lato sinistro e dal pannello anteriore ed esce dal lato destro.
Quando funziona correttamente a una temperatura normale, il dispositivo soddisfa i requisiti di rumore di classe desktop. Tuttavia, la velocità della ventola potrebbe essere elevata e il rumore potrebbe essere forte durante l'avvio del dispositivo.
Questa figura mostra solo la direzione del flusso d'aria e non rappresenta il dispositivo reale.
| Articolo | Specifica |
|---|---|
| Dimensioni senza imballaggio (A x L x P) [mm (pollici)] |
Dimensioni di base (escluse le parti sporgenti dal corpo): 43,6 mm x 442,0 mm x 220,0 mm (1,72 pollici x 17,4 pollici x 8,66 pollici) Dimensioni massime (la profondità è la distanza dalle porte sul pannello anteriore alle parti sporgenti dal pannello posteriore): 43,6 mm x 442,0 mm x 227,0 mm (1,72 pollici x 17,4 pollici x 8,94 pollici) |
| Dimensioni con imballo (A x L x P) [mm (pollici)] | 90,0 mm x 550,0 mm x 360,0 mm (3,54 pollici x 21,65 pollici x 14,17 pollici) |
| Altezza telaio [U] | 1U |
| Materiale del telaio | Metallo |
| Peso senza imballaggio [kg(lb)] | 2,92 kg (6,44 libbre) |
| Peso con imballo [kg(lb)] | 3,79 kg (8,36 libbre) |
| Consumo energetico tipico [W] | 37,12 W |
| Dissipazione di calore tipica [BTU/ora] | 126,65 BTU/ora |
| Consumo energetico massimo [W] |
|
| Massima dissipazione del calore [BTU/ora] |
|
| Consumo energetico statico [W] | 27:07 |
