Scopri l'essenza dell'efficienza della rete con Huawei Switch S310-48P4X , un modello esemplare progettato per soddisfare e superare le esigenze di rete delle imprese contemporanee. Il modello S310-48P4X non è semplicemente un interruttore; è un ponte verso il futuro della connettività e della crescita della tua azienda.
Il cuore dell'S310-48P4X è un robusto set di 48 porte Gigabit Ethernet (GE) , ciascuna pronta per fornire connessioni di rete ad alta velocità a una moltitudine di dispositivi. Questa serie di porte garantisce che la rete della tua azienda sosterrà elevati volumi di traffico con prestazioni ottimali, offrendo un'esperienza operativa senza problemi senza il collo di bottiglia della congestione dei dati.
Migliorando le sue funzionalità già complete, S310-48P4X è dotato di 4 porte SFP+ da dieci gigabit , realizzate per le aziende le cui operazioni richiedono uplink ad alta capacità. Queste porte consentono l'aggregazione di applicazioni ad uso intensivo di larghezza di banda, garantendo un servizio fluido e ininterrotto per data center, sistemi di sorveglianza su larga scala e reti di campus che richiedono un throughput di dati robusto e ad alta velocità.
Dotato di funzionalità avanzate Layer 2 e Layer 3 , Huawei S310-48P4X offre una gestione versatile del traffico, funzionalità di sicurezza complete e la capacità di adattarsi alle esigenze in evoluzione della tua azienda. Queste funzionalità sono parte integrante del mantenimento di un ambiente di rete resiliente e flessibile, pronto a gestire la natura dinamica delle moderne operazioni aziendali digitali.
Il design intuitivo dell'S310-48P4X garantisce che la gestione e la configurazione siano accessibili e semplici, consentendo agli amministratori di rete di semplificare l'implementazione e la manutenzione continua. L'impegno di Huawei per un'esperienza utente semplificata è evidente nella gamma di interfacce di gestione, personalizzate per ridurre la complessità e migliorare la produttività.
Inoltre, questo interruttore fa un passo avanti verso la sostenibilità ambientale grazie al suo design ad alta efficienza energetica, che non solo riduce il consumo energetico ma minimizza anche l'impronta di carbonio della tua azienda. Huawei S310-48P4X è quindi una testimonianza di eccellenza operativa senza compromettere la responsabilità ecologica.
Lo switch Huawei S310-48P4X rappresenta una soluzione di rete intelligente che offre alle aziende prestazioni e scalabilità senza precedenti. Si tratta di un invito alle aziende che desiderano non solo tenere il passo, ma anche restare all'avanguardia nel panorama competitivo del business digitale. Interagisci con noi per scoprire come l' S310-48P4X può essere la pietra angolare della trasformazione della tua rete e un passo fondamentale verso un futuro connesso ed efficiente.
| Articolo | Dettagli |
|---|---|
| Descrizione | S310-48P4X (48 porte 10/100/1000BASE-T (PoE+ da 380 W), 4 porte SFP+ 10GE, alimentazione CA integrata) |
| Numero di parte | 98012385 |
| Modello | S310-48P4X |
| Prima versione supportata | V600R023C00 |
|

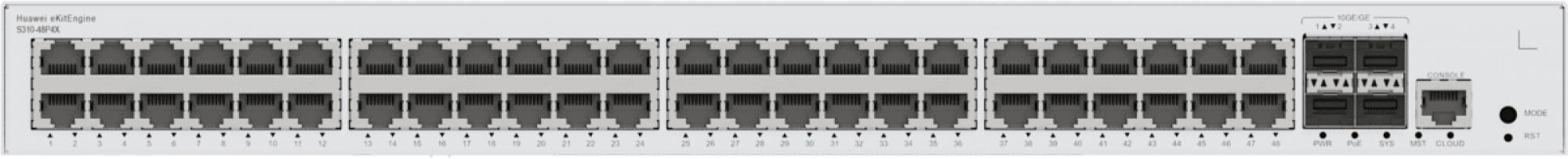

1 |
Quarantotto porte 10/100/1000BASE-T PoE+ |
2 |
Quattro porte SFP+ 10GE |
|
3 |
Una porta per console |
4 |
Un pulsante MODALITÀ |
|
5 |
Un pulsante RST
AVVISO:
Per ripristinare le impostazioni di fabbrica e resettare il dispositivo, tenere premuto il pulsante per almeno 6 secondi. Per ripristinare il dispositivo, premere il pulsante. Il ripristino del dispositivo causerà l'interruzione del servizio. Prestare attenzione quando si preme il pulsante. |
6 |
Vite di terra
NOTA:
Viene utilizzato con un cavo di terra .
|
|
7 |
Jack per cinghia di bloccaggio del cavo di alimentazione CA
NOTA:
La fascetta di bloccaggio del cavo di alimentazione CA non viene fornita con l'interruttore.
|
8 |
Presa CA
NOTA:
Viene utilizzato con un cavo di alimentazione CA. |
| Porta | Tipo di connettore | Descrizione | Componenti disponibili |
|---|---|---|---|
| Porta 10/100/1000BASE-T | RJ45 | Una porta elettrica Ethernet 10/100/1000BASE-T invia e riceve dati di servizio a 10/100/1000 Mbit/s. |
cavo Ethernet |
| Porta SFP+ 10GE | SFP+ | Una porta ottica Ethernet SFP+ 10GE supporta il rilevamento automatico fino a 1000 Mbit/s. Invia e riceve dati di servizio a 1000 Mbit/s o 10 Gbit/s. |
|
| Porta console | RJ45 | La porta della console è collegata a una console per la configurazione in loco. |
Cavo della console |
|
NO. |
Indicatore |
Nome |
Colore |
Stato |
Descrizione |
|---|---|---|---|---|---|
|
1 |
PWR |
Indicatore del modulo di alimentazione |
- |
Spento |
L'interruttore è spento. |
|
Verde |
Costante |
L'alimentazione è normale. |
|||
|
2 |
SIST |
Indicatore di stato del sistema |
- |
Spento |
Il sistema non è in esecuzione. |
|
Verde |
Lampeggiante veloce |
Il sistema sta iniziando. |
|||
|
Verde |
Costante |
Durante la fase di preparazione all'avvio del sistema, l'indicatore SYS è verde fisso, che dura per un massimo di 30 secondi. |
|||
|
Verde |
Lampeggio lento |
Il sistema funziona normalmente. |
|||
|
Rosso |
Costante |
Il sistema non funziona normalmente dopo la registrazione oppure è stato generato un allarme ventola o un allarme temperatura. |
|||
|
3 |
MST |
Indicatore di pila |
- |
Spento |
|
|
Verde |
Costante |
La modalità stack è selezionata. Lo switch è uno switch standby o slave in uno stack e gli indicatori delle porte di servizio mostrano l'ID stack dello switch. |
|||
|
Verde |
Lampeggiante |
|
|||
|
4 |
PoE |
Indicatore PoE |
- |
Spento |
La modalità PoE non è selezionata. |
|
Verde |
Costante |
La modalità PoE è selezionata e gli indicatori delle porte di servizio mostrano lo stato PoE di ciascuna porta. |
|||
|
5 |
MODALITÀ |
Pulsante di cambio modalità |
- |
- |
Se non si preme il pulsante MODE entro 45 secondi, gli indicatori della porta di servizio ripristinano la modalità predefinita. In questo caso, l'indicatore PoE è spento. |
|
6 |
- |
Indicatore porta di servizio elettrico (un indicatore per ciascuna porta) |
Le punte delle frecce mostrano le posizioni dei porti. Una freccia rivolta verso il basso indica una porta nella parte inferiore, mentre una freccia verso l'alto indica una porta nella parte superiore. |
I significati degli indicatori delle porte di servizio variano a seconda delle modalità. Per i dettagli, vedere la Tabella 4-76 e la Tabella 4-77 .
NOTA:
Se si verifica un'interruzione di corrente sulla scheda PCB di un dispositivo, gli indicatori delle ultime quattro porte ottiche GE o 10GE sul pannello anteriore del dispositivo lampeggiano ciclicamente in verde a un intervallo di 1 secondo, con ciascun indicatore che si illumina per 0,25 secondi. |
|
|
7 |
- |
Indicatore porta di servizio ottica (due indicatori per ciascuna porta) |
Ciascuna porta ottica ha due indicatori monocolore. Quello a sinistra è l'indicatore ACT (giallo) e quello a destra è l'indicatore LINK (verde). Le punte delle frecce mostrano le posizioni dei porti. Una freccia rivolta verso il basso indica una porta nella parte inferiore, mentre una freccia verso l'alto indica una porta nella parte superiore. |
||
|
8 |
NUVOLA |
Indicatore di nuvole |
- |
Spento |
Il dispositivo non è nello stato di gestione cloud. |
|
Blu |
Lampeggiante veloce |
Il dispositivo si sta connettendo al cloud. |
|||
|
Blu |
Lampeggio lento |
Il dispositivo è nello stato di gestione cloud. |
|||
|
Blu |
Costante |
La rete è connessa e la VLAN di gestione del dispositivo ottiene un indirizzo IP. |
|||
|
Modalità display |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
Modalità di default |
- |
Spento |
La porta non è connessa o è stata spenta. |
|
Verde |
Costante |
È stato stabilito un collegamento sul porto. |
|
|
Verde |
Lampeggiante |
La porta sta inviando o ricevendo dati. |
|
|
Modalità stack MST |
- |
Spento |
Gli indicatori delle porte non mostrano l'ID dello stack dello switch. |
|
Verde |
Costante |
L'interruttore non è l'interruttore principale in uno stack. Se l'indicatore di una porta è acceso fisso, il numero di questa porta è l'ID dello stack dello switch. |
|
|
Verde |
Lampeggiante |
L'interruttore è l'interruttore principale in uno stack. Se l'indicatore di una porta lampeggia, il numero di questa porta è l'ID dello stack dello switch. |
|
|
Modalità PoE |
- |
Spento |
La porta non fornisce alimentazione a un dispositivo alimentato (PD). |
|
Verde |
Costante |
La porta sta fornendo alimentazione a un PD. |
|
|
Verde |
Lampeggiante |
La potenza del PD collegato alla porta supera la capacità di potenza della porta o la soglia di potenza configurata sulla porta. In alternativa, il PD non è conforme agli standard IEEE. |
|
Modalità display |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
Modalità predefinita (indicatore LINK) |
- |
Spento |
La porta non è connessa o è stata spenta. |
|
Verde |
Costante |
È stato stabilito un collegamento sul porto. |
|
|
Modalità predefinita (indicatore ACT) |
- |
Spento |
La porta non è connessa o è stata spenta oppure non vengono trasmessi o ricevuti dati. |
|
Giallo |
Lampeggiante |
La porta sta inviando o ricevendo dati. |
Lo switch è dotato di un modulo di alimentazione CA integrato e non supporta moduli di alimentazione collegabili. Il modulo di alimentazione integrato può fornire una potenza PoE da 380 W, che garantisce la piena potenza PoE su 24 porte conformi a 802.3af o su 12 porte conformi a 802.3at.
Lo switch è dotato di due ventole integrate per il raffreddamento ad aria forzata. L'aria entra dal lato sinistro ed esce dal lato destro.
Quando funziona correttamente a una temperatura normale, il dispositivo soddisfa i requisiti di rumore di classe desktop. Tuttavia, la velocità della ventola potrebbe essere elevata e il rumore potrebbe essere forte durante l'avvio del dispositivo.
Questa figura mostra solo la direzione del flusso d'aria e non rappresenta il dispositivo reale.
| Articolo | Specifica |
|---|---|
| Dimensioni senza imballaggio (A x L x P) [mm (pollici)] |
Dimensioni di base (escluse le parti sporgenti dal corpo): 43,6 mm x 442,0 mm x 220,0 mm (1,72 pollici x 17,4 pollici x 8,66 pollici) Dimensioni massime (la profondità è la distanza dalle porte sul pannello anteriore alle parti sporgenti dal pannello posteriore): 43,6 mm x 442,0 mm x 227,0 mm (1,72 pollici x 17,4 pollici x 8,94 pollici) |
| Dimensioni con imballo (A x L x P) [mm (pollici)] | 90,0 mm x 550,0 mm x 360,0 mm (3,54 pollici x 21,65 pollici x 14,17 pollici) |
| Altezza telaio [U] | 1U |
| Materiale del telaio | Metallo |
| Peso senza imballaggio [kg(lb)] | 3,24 kg (7,14 libbre) |
| Peso con imballo [kg(lb)] | 4,29 kg (9,46 libbre) |
| Consumo energetico tipico [W] | 49,44 W |
| Dissipazione di calore tipica [BTU/ora] | 168,69 BTU/ora |
| Consumo energetico massimo [W] |
|
| Massima dissipazione del calore [BTU/ora] |
|
| Consumo energetico statico [W] | 34.04 W |
| MTBF [anni] | 48,14 anni |
| MTTR [ore] | 2 ore |
| Disponibilità | > 0,99999 |
| Rumore a temperatura normale (potenza acustica) [dB(A)] | 49,3 dB(A) |
| Rumore a temperatura normale (pressione acustica) [dB(A)] | 37,3 dB(A) |
| Numero di slot per carte | 0 |
| Numero di slot di alimentazione | 0 |
| Numero di moduli ventilatori | 2 |
| Porte di uplink | 4 porte SFP+ 10GE |
| Porte di downlink | 48 porte 10/100/1000BASE-T (380 W, PoE+) |
| Alimentazione ridondante | Non supportato |
| Temperatura operativa a lungo termine [°C(°F)] | Da -5°C a +50°C (da 23°F a 122°F) ad un'altitudine compresa tra 0 e 1800 m (0-5905,44 piedi) |
